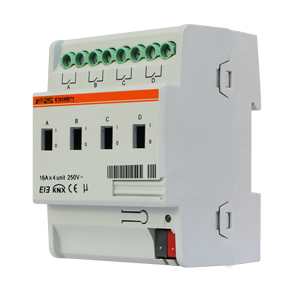

設計院上圖RL/30-4.16智能照明控制器 來源:http://sg2f.cn/
概述
巨川電氣4路/6路/8路/12路16A開關控制器RL/30-(4.16/6.16/8.16/12.16)N是巨川電氣智能照明MRTLC3000自供電系列產品,不帶回路負載電流檢測功能。通訊采用專用的系統總線方式,可實現遠程編程和管理,其本身也設有本地控制按鍵可以手動控制各個回路的開和關。能實時接收傳感器的信號,信號變化時會立即響應,功能可靠穩定,應用范圍廣泛,適用于智能化綠色照明和開關控制等領域。
主要功能
1、可存儲上百個預設燈光場景,實現多樣的燈光組合效果
2、 在系統總線斷開的情況下,本地按鍵可以手動控制回路 的開和關
3、 可接收系統總線場景,迅速切換預設的燈光場景,實現智能控制
4、可設定各個回路打開的延遲時間,防止電流沖擊
5、可以設置設備重啟后的狀態為各個回路都關閉或者恢復為重啟前狀態
6、自帶1路多功能可編程開關量/0-5V/0-10V模擬量信號接收處理功能,減少系統設備種類
7、可實時查詢回路的開和關狀態信息
8、無需斷電的遠程軟件復位功能
9、具有遠程編程、檢測和管理功能
技術參數
輸入電壓 220V AC
最大切換電壓 250V AC
最大切換電流 16A-4AX
輸出電壓 12V DC
輸出回路數 4路/6路/8路/12路
開關動作時間 小于等于15ms
運行、顯示 紅色LED及按鈕,用于分配物理地址
環境溫度范圍 工作: -5℃~+45℃
儲藏:-25℃~+55℃
設計 模塊化安裝設備
外殼 塑料外殼V0級阻燃
安裝 采用35mm標準導軌
尺寸 90mm×235mm×72.5mm(H×W×D)
本產品最終解釋權歸巨川電氣所有,訂貨報價請聯系巨川電氣!
